DIN vs ISO i praksis: når “samme M10/M12” betyr ulike nøkkelstørrelser

Når en vedlikeholdstekniker bestiller M12-bolter for å erstatte eksisterende festemateriell, er det naturlig å anta at en M12 er en M12. Men DIN- og ISO-standardiserte bolter med samme gjengediameter kan ha ulike hodegeometrier: noe som i praksis gir forskjellige nøkkelstørrelser. En M12 sekskantbolt etter DIN 931 krever nøkkelvidde SW 19, mens tilsvarende bolt etter ISO 4014 krever SW 18. Bestilles feil standard, passer ikke verktøyet. I olje og gass, offshore og tungindustri, til tross for len liten forskjell, kan dette føre til monteringsforsinkelser, feil momentpåføring og svekket forbindelsesintegritet. Korrekt teknisk spesifikasjon av standard er ikke en formalitet. Det er en forutsetning for sikker installasjon.

Referansetabell: SW-størrelser DIN vs ISO for M8–M24

Tabellen under viser nøkkelvidde (SW) for de vanligste dimensjonene etter henholdsvis DIN 931/933 og ISO 4014/4017. Avvik er direkte operasjonelt relevant for vedlikeholdsteam med fast verktøyoppsett.

Hva er det industrielle problemet?

DIN 931 og ISO 4014 beskriver begge delvis gjengede sekskantbolter for metrisk bruk, men de er ikke dimensjonalt identiske på alle punkter. DIN-standarden setter gjennomgående en større nøkkelvidde enn ISO-ekvivalenten for diametre M10 og M12. For M10 angir DIN 931 SW 17, mens ISO 4014 angir SW 16. Det samme gjelder muttere: DIN 934 og ISO 4032 er ikke identiske. M12 DIN 934-mutter krever SW 19, mens ISO 4032 krever SW 18.

Et vedlikeholdsteam med DIN-kalibrert verktøy kan ikke uten videre arbeide på ISO-standardiserte forbindelser og omvendt. I planlagt vedlikehold er dette håndterbart. Under uplanlagt nedetid på en kompressor eller et flensesystem er det et operasjonelt avbrudd med direkte kostnad. Eldre anlegg i norsk tungindustri er typisk bygget med DIN-standardisert festemateriell, mens nyere OEM-utstyr fra europeiske og asiatiske produsenter følger ISO-spesifikasjoner. På mange installasjoner eksisterer begge standardene side om side.

Hvordan påvirker standardavviket forbindelsesintegritet?

Konsekvensen av feil standard er ikke bare et praktisk problem med verktøy. Det kan påvirke direkte boltmomentet som oppnås ved installasjon. En nøkkel som ikke passer hodegeometrien presist, øker risikoen for avrunding av hodeflater og redusert momentoverføring. Dette gir lavere preload enn teknisk spesifikasjon krever.

I vibrasjonsutsatte systemer som roterende maskineri, pumpefundamenter og kompressorhus er korrekt preload en konstruksjonsforutsetning. Selv små avvik fra spesifisert forspenning akselererer preload-tap under dynamisk belastning. Over tid fører dette til progressiv svikt i forbindelsesintegriteten uten at feilen er synlig ved visuell inspeksjon.

Hvorfor svikter standardlåsemetoder under vibrasjon?

Når korrekt boltmoment ikke kan garanteres ved installasjon: fordi verktøysettet ikke er optimalt tilpasset bolthodet: øker risikoen for at forbindelsen taper preload under drift. Standardfjærskiver og nylonlåsmuttere er avhengige av friksjon for å opprettholde klemmekraft. Friksjon reduseres progressivt under dynamisk belastning, settling og termisk syklus. Når initial preload er lavere enn spesifisert, akselereres dette forløpet betydelig.

Flensesystemer i prosessanlegg, kompressorhus og turbinfester er applikasjoner der preload-tap under vibrasjon har direkte konsekvenser for systemintegriteten. Standard fjærskiver opprettholder ikke definert klemmekraft over tid i disse miljøene.

Hvorfor er NORD-LOCK skiver nødvendig?

NORD-LOCK kilekoblingsskiver er konstruert for å opprettholde klemmekraften mekanisk, uavhengig av om initial preload er nøyaktig som spesifisert. Wedge-locking-prinsippet benytter kileformede undersider som ved belastning tvinger skivene til å utvide klemmekraften fremfor å gi etter. Dette motvirker aktivt rotasjon under vibrasjon og dynamisk belastning, uten å være avhengig av friksjon i gjengeflatene.

I installasjoner der DIN og ISO-standardblandinger forekommer og verktøyssituasjonen ikke alltid er ideell, gir NORD-LOCK skiver et ekstra sikkerhetsnivå for forbindelsesintegriteten. De er særlig relevante i offshore-installasjoner, roterende maskineri og prosessflenser der dokumentert preload-retensjon er et krav. INDUSTRISALG fører et bredt spekter av NORD-LOCK kileskiver på lager.

Riktig innkjøpsprosedyre og sorteringsregime

Korrekt prosedyre ved innkjøp av erstatningsbolter: identifiser eksisterende standard ved måling av faktisk nøkkelvidde med kalibrert måleutstyr. Ikke anta basert på diameter alene. Spesifiser deretter innkjøpsordren med full teknisk spesifikasjon, for eksempel: M12 x 1,75, ISO 4014, fasthetsklasse 8.8, varmgalvanisert etter ISO 10684.

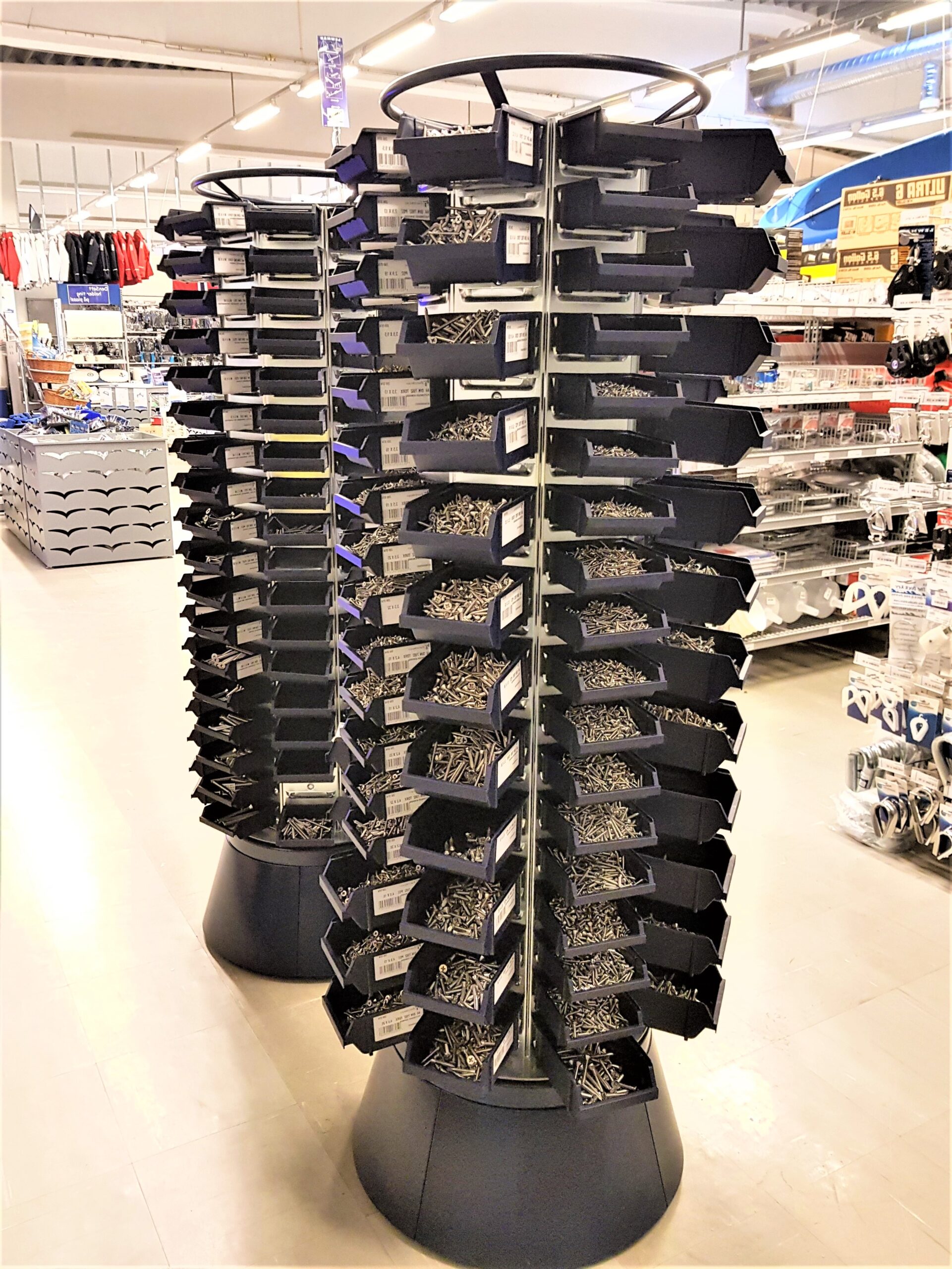

Der installasjoner inneholder en blanding av DIN og ISO, etabler et dokumentert sortiment med tydelig merkede beholdere per standard. Blanding av DIN 931- og ISO 4014-bolter i samme beholder er en kilde til feilinstallasjon. Prosedyren for akuttbestillinger under nedetid må inneholde de samme minimumskravene til standardspesifikasjon som ordinært innkjøp.

SJEKKLISTE: FØR DU BESTILLER

• Er gjeldende standard på eksisterende forbindelsespunkter verifisert med kalibrert måleutstyr?
• Er innkjøpsordren spesifisert med standard (DIN/ISO), fasthetsklasse og overflatebehandling: ikke bare diameter?
• Er lager- og merkingsregime etablert som separerer DIN- og ISO-varianter?
• Er momentverdier i vedlikeholdsdokumentasjonen kontrollert mot aktuell standard og fasthetsklasse?

Konklusjon

DIN og ISO er begge teknisk pålitelige standarder innenfor sin spesifikasjon. Problemet oppstår når de blandes uten dokumentert kontroll. Feil nøkkelstørrelse gir feil moment. Feil moment gir utilstrekkelig preload. Utilstrekkelig preload gir forbindelsessvikt under drift. Korrekt teknisk spesifikasjon fra første bestilling og en ISO 9001-sertifisert leverandør er de to forutsetningene som forebygger denne feilkjeden.
